水表的分类

水表的分类

一、普通机械水表

（一）机械水表的分类

1. 按计量方式分：速度式、容积式

图片转写文字（OCR，可搜索 / 高亮） 速度式	图片转写文字（OCR，可搜索 / 高亮） 容积式
图5-4速度式水表	图5-5容积式水表

2. 按水表结构分：螺翼式（主要用于大口径）、旋翼式（主要用于小口径）

图片转写文字（OCR，可搜索 / 高亮） 螺翼式
图5-6螺翼式水表

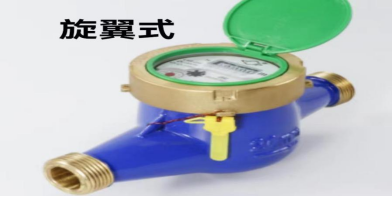

图片转写文字（OCR，可搜索 / 高亮） 旋翼式
图5-7旋翼式水表

3. 按安装方式分：立式水表、水平水表

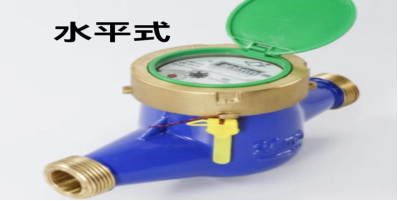

图片转写文字（OCR，可搜索 / 高亮） 水平式
图5-8 水平水表

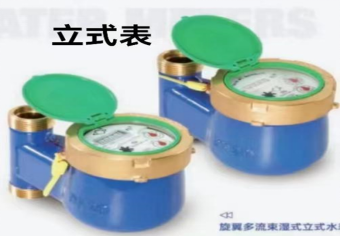

图片转写文字（OCR，可搜索 / 高亮） 立式表 旋翼多流束湿式立式水表
图5-9立式水表

4. 按是否具备远传功能分：普通水表、远传水表

图片转写文字（OCR，可搜索 / 高亮） 普通水表
图5-10 水平水表

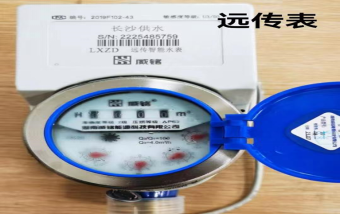

图片转写文字（OCR，可搜索 / 高亮） 远传表 长沙供水 型号：LXSY-15E 湖南常德德山表业有限公司
图5-11立式水表

（二）机械水表计量原理及影响计量的主要因素

1. 计量原理：进行流量计量时，水流从水表叶轮盒的下侧孔中沿切线方向进入并促使叶轮旋转，叶轮旋转速度与水流速度成正比，其转动通过减速机构进行齿轮传动，由计数指示装置（指针及字轮）指示水流量。

2. 影响机械表计量的因素：

（1）自身叶轮轴机械结构配合及安装尺寸误差；

（2）管道内部杂物卡死水表内部叶轮、齿轮，或叶轮齿轮损坏；

（3）齿轮结合部分磨损，空隙增大（水表变慢）或水表未按规范安装，倾斜安装；

（4）反装；

（5）水表两端压力处于不平衡状态，推动水流漾动，引起水表自转；

（6） 计量时未在其额定工作条件下；

二、超声波水表

图片转写文字（OCR，可搜索 / 高亮） 超声波表 长沙水滴 超声波水表
图5-12 超声波水表

（一）计量原理

超声波水表采取时差法对流量进行测量，即在测量通道（管段）的上游和下游分别安装超声波换能器用于超声波信号的互为发射和接收。由于超声波信号传输速度与水流速度叠加，使声波在顺流和逆流时的传播速度不同，因此不同的换能器发射的超声波信号在水中的运行时间就不同，通过测量该时间的差值可计算出流体的流速，然后再根据水流通道截面积换算成流量，从而实现流量的测量。

（二）影响超声波表计量的主要因素

1. 水中气泡影响：

（1）气泡体积计入水体积

（2）超声波在水中和空气中速度不同

2. 水质影响，水中杂质或水垢遮挡换能器，影响计量性能

3. 换能器故障

4. 电池电能不足或断电

5．无用水状态下的水流漾动

三、电磁水表

图片转写文字（OCR，可搜索 / 高亮） 电磁表
图5-13 电磁水表

（一）计量原理

电磁水表的测量原理是基于法拉第电磁感应定律中电流在磁场中感应电动势的原理。在电磁水表中，水作为导体，通过线圈中的磁场，产生感应电流。这个感应电流的大小和水的流速成正比。流速越大，感应电流就越大。因此，可以通过测量感应电流的大小来确定水的流速和流量。

（二）影响计量的因素

1. 水中气泡影响：

（1）气泡体积计入水体积

（2）较大气泡干扰电极

2. 电气原件老化

3. 附近强电磁干扰（高压线、泵站等）

4. 电池电能不足或断电

5. 无用水状态下的水流漾动

四、机械水表、超声波水表、电磁水表优缺点对比

表5-3 机械水表、超声波水表、电磁水表优缺点对比

​
